産品概述

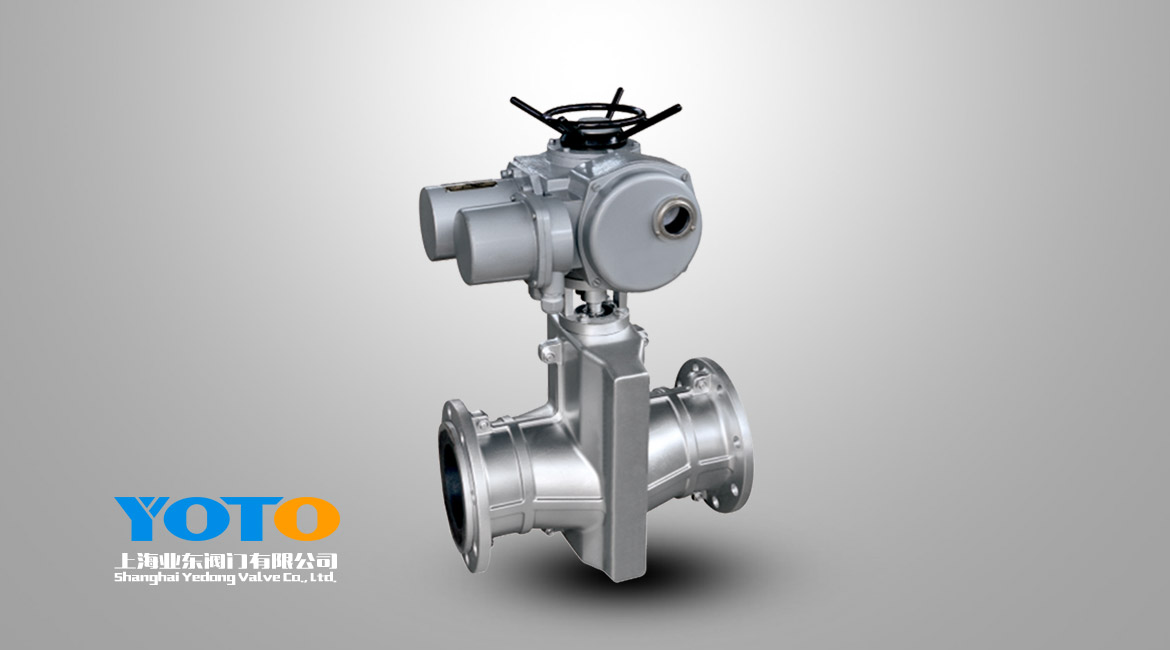

GJ941X-6L、GJ941X-6C、GJ941X-6P電動管夾閥是由電動執行器及左右閥體，橡膠管套、大小閥杆、上下閘闆、導柱等零件組成。工作原理：當順轉手輪時，使大小閥杆同時帶動上下閘闆，壓縮管套，進行關閉，反轉即行開啓，這樣，閘闆在導柱之間上下往複完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時隻要感到适量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。GJ941X電動管夾閥适用化工，石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業，可快速控制管路濃度砂粒狀流量與截止。
結構特點
由左右鋁合金閥體，橡膠管套、大小閥杆、上下閘闆、導柱等零件組成。耐磨、防腐、抗凍、密封性能好，隻須更換膠套即完好如新，閥體可永久使用，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非标産品。
工作原理
通電後，電動執行器帶動閥杆工作，使大小閥杆同時帶動上下閘闆，壓縮管套，進行關閉，反轉即行開啓，這樣，閘闆在導柱之間上下往複完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時隻要感到适量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。
零件材料
|
閥體 |
橡膠套管 |
大小閥杆 |
壓杆、手輪、拉杆 |
托架 |
|
鑄鐵,鋁合金,鑄鋼,不鏽鋼 |
橡膠 |
鑄銅、碳鋼 |
鑄鐵 |
球磨鑄鐵 |
技術參數
|
公稱通徑 |
适用溫度 |
公稱壓力 |
适用介質 |
|
DN25—150 |
小于85℃ |
1.0Mpa |
礦漿、磨料、幹濕性粉塵類 |
|
DN200~500 |
0.6Mpa |
主要外型連接尺寸
|
公稱 |
公稱 |
工作 |
L |
L1 |
L0 |
D |
D1 |
Z-Φ |
H |
電動裝置 |
||||
|
通徑 |
壓力 |
壓力 |
型号 |
A |
B |
D0 |
kw |
|||||||
|
（DN） |
（MPa） |
（MPa） |
||||||||||||
|
25 |
0.6 |
0.6 |
160 |
124 |
31 |
115 |
85 |
4-14 |
ZA5-14 |
443 |
133 |
0.12 |
||
|
32 |
165 |
145 |
40 |
*140 |
100 |
4-18 |
||||||||
|
40 |
190 |
157 |
50 |
*150 |
110 |
4-18 |
||||||||
|
50 |
210 |
160 |
60 |
160 |
125 |
4-18 |
ZA10-18 |
552 |
425 |
0.25 |
||||
|
65 |
250 |
199 |
74 |
180 |
145 |
4-18 |
ZA15-15 |
552 |
425 |
305 |
0.37 |
|||
|
80 |
300 |
222 |
88 |
195 |
160 |
4-18 |
ZA30-18 |
552 |
425 |
305 |
0.75 |
|||
|
100 |
350 |
250 |
106 |
215 |
180 |
8-18 |
ZA30-18 |
552 |
425 |
305 |
0.75 |
|||
|
125 |
430 |
318 |
134 |
245 |
210 |
8-18 |
305 |
|||||||
|
150 |
500 |
350 |
158 |
280 |
240 |
8-23 |
1000 |
|||||||
|
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
8-23 |
1174 |
ZA14-18 |
766 |
390 |
305 |
1.1 |
|
250 |
800 |
516 |
256 |
*395 |
350 |
12-23 |
||||||||
|
300 |
950 |
562 |
304 |
*445 |
400 |
12-23 |
||||||||
|
采用标準設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa |
||||||||||||||
